Guía de instalación de tanques subterráneos de combustible (PEI RP100)

Instalar un tanque subterráneo de combustible no es una obra civil más. Es una intervención sobre un activo que va a quedar enterrado, fuera de la vista, durante 25 a 30 años, conteniendo un líquido inflamable sobre un manto acuífero del que depende la ciudad. Cuando una instalación falla, casi nunca falla por el tanque — falla por el backfill mal compactado, por el anclaje calculado para la profundidad equivocada, por la protección catódica conectada sin continuidad eléctrica, por el spill bucket instalado con la pendiente contraria. Esos errores no se ven el día de la entrega. Se ven tres o cinco años después, en una fuga intersticial o en una deflexión del tanque que el fabricante jamás aprobó.

El marco técnico que rige la instalación en el mercado estadounidense — y que aplicamos como referencia en Panamá, donde la seguridad de la prueba de hermeticidad la rige el Cuerpo de Bomberos (NFPA 30/30A), la vertiente ambiental MIAMBIENTE y la SNE supervisa el sector de hidrocarburos — es el PEI RP100-17, *Recommended Practices for Installation of Underground Liquid Storage Systems*, publicado por el Petroleum Equipment Institute. Esta guía recorre la instalación siguiendo el flujo del RP100: de la planeación escrita al documento final de entrega. Las cifras que citamos (presión de prueba, profundidades de backfill, ángulo de izaje) provienen del texto del RP100-17; los números específicos de resoluciones panameñas vigentes se re-verifican al momento de una intervención concreta, no se generalizan aquí.

Si vas a instalar un tanque en tu estación, lo que sigue es el orden correcto de las decisiones — y los errores que más caro cobran cuando se invierten. Si quieres que revisemos el proyecto concreto, solicita una evaluación de tu estación.

Antes de la obra: el plan escrito y las condiciones del sitio

El RP100-17 empieza donde muchos proyectos empiezan mal: en la planeación. Según PEI RP100-17 §1.7, el plan escrito debe describir la propiedad, identificar tamaño y ubicación de los tanques, indicar los líquidos a almacenar, ubicar dispensadores y tuberías, y especificar materiales de construcción, dimensiones de tubería, ubicación del servicio eléctrico y dimensiones de vente, pozos de observación, recuperación de vapores y sistemas de medición o monitoreo. Si el diseño incluye placa de retención (hold-down pad) u otros dispositivos de anclaje, sus dimensiones y detalles constructivos también van en el plan; lo mismo para la ubicación de los componentes de protección catódica.

Ese nivel de detalle no es formalismo. El plan escrito es lo que permite a los instaladores trabajar con guía precisa en lugar de improvisar frente a condiciones reales. Y la §1.7 es directa: la selección de equipos y materiales compatibles entre sí y con los fluidos es necesaria para asegurar la integridad de largo plazo del sistema. Con mezclas E10 esa frase pesa: hay elastómeros que el etanol degrada, y si la selección de juntas y flexibles no se hizo con el fluido real en mente, el plan ya nació cojo.

El RP100 también advierte, en §1.8, que aun un plan bien hecho puede requerir revisión durante la obra: un manto freático más alto de lo esperado puede obligar a anclar los tanques, o un tanque aparentemente sano puede revelar deterioro al excavar y hacer recomendable reemplazarlo. El instalador competente anticipa, detecta y se adapta. La §1.6 lo subraya: la mayor protección contra el fracaso del sistema de almacenamiento y la exposición a responsabilidad es el uso de instaladores con experiencia e integridad para insistir en hacer el trabajo correctamente.

En §1.9, el RP100 señala que la corrosión de ciertos metales expuestos a combustibles diésel o mezclados con etanol se ha vuelto problemática en todos los tipos de sistemas UST en años recientes. Y en §1.10 recuerda la regla dura de cumplimiento: consultar a las autoridades con jurisdicción (en Panamá, SNE y MIAMBIENTE; los Bomberos para seguridad) antes de finalizar los planos o iniciar la construcción. Los requerimientos específicos varían entre jurisdicciones.

Recepción y manejo del tanque: izaje, bajado y almacenamiento

La sección 2 del RP100 es donde más instalaciones se dañan antes de tocar el hueco. Según PEI RP100-17 §2.1, aunque los tanques de acero y los de plástico reforzado con fibra de vidrio (FRP) están diseñados para soportar el manejo normal, pueden dañarse durante el transporte o la instalación. Los tanques no deben dejarse caer, arrastrarse ni manejarse con objetos afilados y, salvo movimiento mínimo necesario para inspección y prueba, no deben rodarse. Si el tanque se daña, debe repararse según las instrucciones del fabricante.

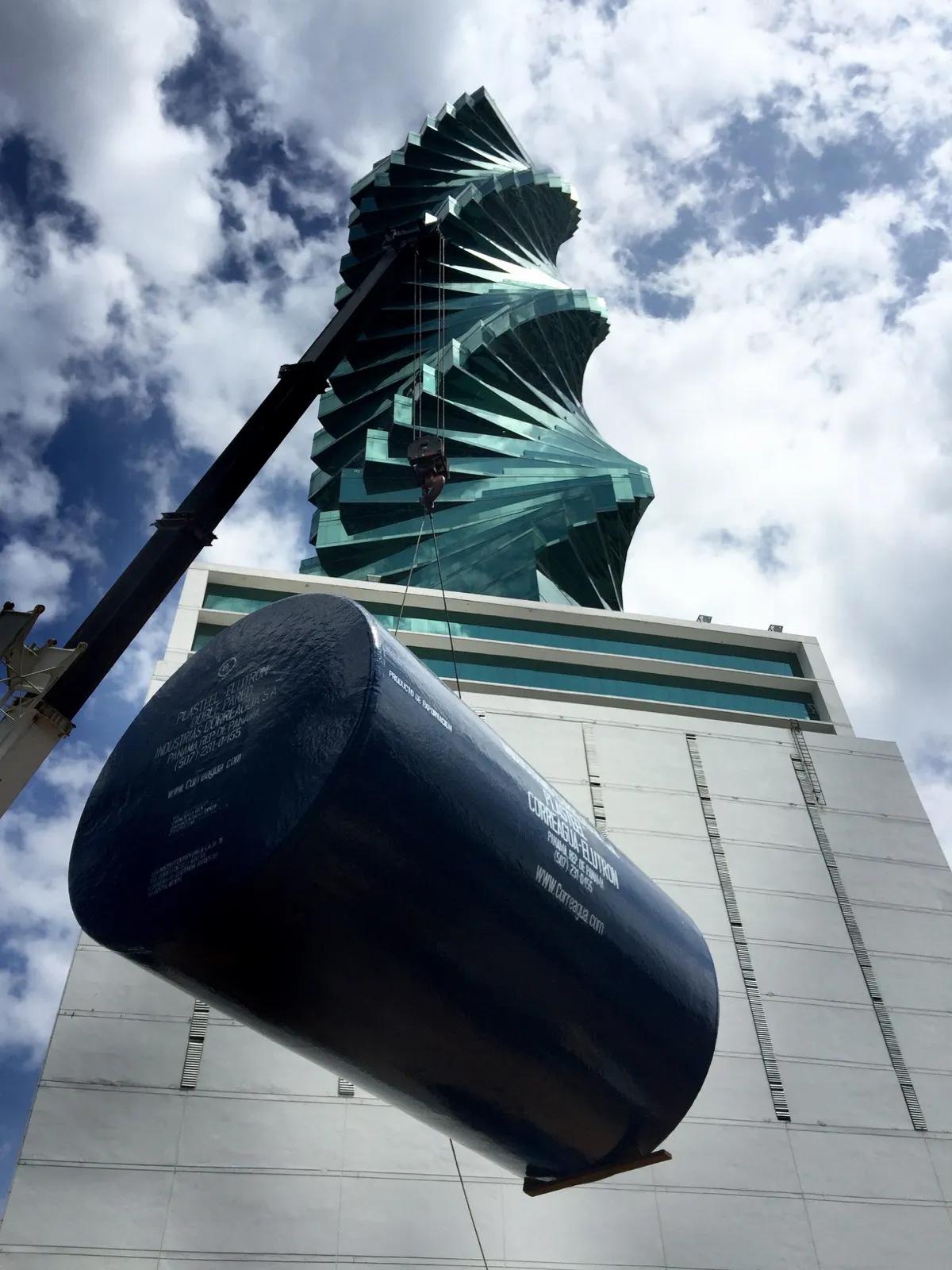

El izaje tiene una regla geométrica precisa. Según PEI RP100-17 §2.2, la forma correcta de mover un tanque es levantarlo usando las orejas de izaje (lifting lugs) instaladas por el fabricante. Cuando se usan dos orejas, el ángulo entre el cable de izaje y la vertical no debe exceder 30 grados; se debe usar spreader bar cuando sea necesario, y maniobrar con cabos guía en cada extremo. Si los tanques deben reubicarse dentro de la obra, hay que levantarlos, no rodarlos. Y antes de cualquier movimiento, verificar que el equipo de izaje tiene capacidad y alcance suficientes. La advertencia del RP100 es categórica: nunca colocar cadenas ni cables alrededor de la pared del tanque.

El almacenamiento en sitio también está normado. PEI RP100-17 §2.3 indica ubicar los tanques en área segura donde se minimice daño accidental o vandalismo, libre de rocas y objetos extraños, calzarlos hasta el momento de instalación y, si se esperan vientos fuertes y los tanques podrían moverse, amarrarlos con cuerda de nailon de al menos ½ pulgada de diámetro asegurada a estacas de tamaño y número adecuados. Un tanque FRP rodando con viento sobre una losa se rompe contra el bordillo, y esa rotura es la primera que descubre la inspección previa a instalación. La §2.4 completa el cuadro: tuberías y equipos se almacenan en área segura, lejos de excavaciones, zonas de trabajo y pasillos, previniendo daño que podría causar fugas o corrosión acelerada tras la instalación.

Preparación del sitio: excavación, profundidad y backfill

La sección 4 del RP100 rige la excavación. Según PEI RP100-17 §4.1, la excavación debe proveer espacio adecuado para tanques, tubería y equipos asociados, y para la colocación y compactación del backfill, particularmente bajo la circunferencia del cuerpo del tanque y los extremos. La pendiente de las paredes la determinan las condiciones del suelo, la profundidad, los requerimientos de entibado y, si los trabajadores deben entrar, las consideraciones de seguridad. Hay que prevenir la entrada de agua superficial construyendo un dique de tierra u otro medio. La advertencia es explícita: determinar la ubicación de servicios aéreos y subterráneos antes de excavar.

La profundidad máxima de enterramiento tiene su propia sección, §4.6, porque enterrar demasiado un tanque puede sobrepasar su capacidad estructural. Y la profundidad mínima de cobertura se rige por §4.4 (áreas con tráfico) y §4.5 (áreas sin tráfico) — cobertura insuficiente bajo tráfico de vehículos es receta para deflexión y falla.

El backfill es donde la instalación se gana o se pierde. PEI RP100-17 §5.1 enumera las deficiencias comunes que afectan la integridad estructural y los recubrimientos: uso de material de backfill incorrecto; colocación o compactación inadecuada o impropia; rocas o escombros dejados en la excavación; huecos bajo el cuadrante inferior del tanque; falla en prevenir la migración del material de backfill. Cualquiera de esos cinco convierte un tanque sano en un tanque mal soportado.

El material también está especificado. Según PEI RP100-17 §5.4, para tanques de acero, compuestos (acero revestido de fibra de vidrio) y jacketed, el backfill debe ser material limpio, bien granulado, de flujo libre, no corrosivo e inerte (arena, piedra triturada o gravilla). Hay que verificar que esté libre de escombros, roca, hielo, nieve o material orgánico. Para tanques de fibra de vidrio, la §5.6 especifica gravilla y piedra triturada como materiales estándar, con arena solo con aprobación del fabricante.

La colocación tiene cifras concretas. Según PEI RP100-17 §5.5 y §5.7, se cubre el fondo de la excavación con backfill debidamente colocado a una profundidad de al menos 1 pie (si se requiere placa de retención, la profundidad puede reducirse a 6 pulgadas). La compactación, según §5.8, se hace en tongadas (lifts) de 12 a 18 pulgadas con compactación tras cada tongada, repitiendo hasta un nivel de al menos el 60% de la altura vertical del tanque. Estos números no son sugerencias: son los que respaldan el cuerpo del tanque y previenen la deflexión que la §5.9 mide como indicador de calidad de instalación.

Anclaje y protección catódica: los dos sistemas que no se improvisan

Si la napa freática es alta o hay riesgo de inundación, el tanque flota. Según PEI RP100-17 §6.1, donde las instalaciones están en zonas con mantos freáticos altos o inundación, se debe prever que los tanques, llenos o vacíos, no floten durante una subida del nivel de agua — hasta el máximo estado de crecida establecido. La §6.4 enumera los métodos suplementarios de anclaje (placas de retención, muertos, tornillos de tierra) cuando la profundidad de enterramiento suficiente para contrarrestar la flotación no es factible. El cálculo de flotabilidad, advierte la §6.1, se basa en condiciones de peor caso: nivel de agua al nivel de pavimento terminado y tanque vacío.

La protección catódica es el otro sistema que no admite improvisación. Según PEI RP100-17 §12.1, los tanques de almacenamiento subterráneos metálicos y los sistemas de tubería de producto en contacto con el suelo deben tener protección catódica. Los sistemas construidos con materiales resistentes a la corrosión (FRP) no requieren protección catódica adicional. La §6.6 trata el aislamiento eléctrico, y la §6.7 los métodos de fijación. La lección operativa: una protección catódica instalada sin continuidad eléctrica entre tanque, tubería y accesorios es una protección catódica inexistente. La verificación de continuidad es parte de la entrega.

Contención secundaria, prevención de derrame y detección de fugas

El RP100 cubre en su sección 7 la contención de derrames y prevención de sobrellenado. Según PEI RP100-17 §7.1 y §7.2, la contención de derrame (spill bucket) atrapa el combustible que se derrama al conectar y desconectar la manguera del camión; la prevención de sobrellenado (overfill) corta el flujo cuando el tanque alcanza el 90-95% de capacidad. Ambos se instalan según §7.4 y se prueban, junto con los containment sumps, bajo las prácticas de PEI RP1200 cada 3 años.

La contención secundaria, sección 8, proporciona una capa adicional de protección. Según PEI RP100-17 §8.1, estos sistemas deben instalarse para contener cualquier liberación de tanques, tubería o equipos; facilitar la detección de cualquier liberación; y proveer acceso para la recuperación de producto liberado. Incluyen cubetas de derrame de doble pared, tanques de doble pared, tubería de doble pared y containment sumps.

La detección de fugas, sección 9, es la primera línea de alerta temprana. Según PEI RP100-17 §9.1, el propósito del sistema es detectar liberaciones del tanque, tubería y accesorios antes de que lleguen al medio ambiente. Para tanques de doble pared, el monitoreo intersticial (manual o electrónico, §9.2) es el método de referencia.

Pruebas previas a operación: lo que se firma antes de tapar

El RP100 fija pruebas explícitas que deben ejecutarse y documentarse antes de poner el sistema en operación. Según PEI RP100-17 §3.2, antes de la instalación se retiran, sellan y reinstalan los tapones de acero o hierro fundido instalados en fábrica; los protectores de rosca se reemplazan por tapones de acero o hierro fundido herméticos al líquido; y los tanques de pared simple se prueban a presión con 3 a 5 psig de aire, aplicando solución jabonosa a todas las superficies, costuras y accesorios inspeccionando burbujas. La advertencia de la §3.2 es severa: la prueba con aire por encima de 5 psig (3 psig para tanques FRP de 12 pies de diámetro) es peligrosa y puede dañar el tanque.

Las tuberías tienen su propio protocolo. Según PEI RP100-17 §11.1, la tubería de producto nueva se prueba con aire a 50 psig o la presión recomendada por el fabricante durante 1 hora, aplicando solución jabonosa a juntas y superficies. Y la §11.1.4 es la prueba final que cierra: inmediatamente antes de poner la tubería subterránea en servicio, se conduce una prueba hidrostática a 150% de la presión operativa, pero no menos de 50 psig. Saltarse esa prueba es poner en servicio una tubería sin certificar hermeticidad.

Documentación: lo que el cliente debe recibir al cierre

Una instalación cumple cuando el cliente recibe la documentación que respalda cada decisión. Lo mínimo, alineado al RP100-17:

• Copia del plan escrito firmado (§1.7), incluyendo especificaciones de materiales y compatibilidad con los fluidos.
• Bitácora de condiciones inesperadas encontradas y cómo se resolvieron (§1.8).
• Registro de manejo e izaje, con ángulo de cable verificado ≤30° (§2.2).
• Acta de inspección previa a instalación con fotos (§3.1) y resultado de la prueba de aire del tanque (§3.2).
• Memoria de cálculo de backfill: material, tongadas, % de compactación, deflexión medida vs. límite del fabricante (§5.8, §5.9).
• Memoria de flotabilidad y, si aplica, de anclaje (§6.1, §6.4).
• Certificado de protección catódica con verificación de continuidad eléctrica (§12.1, §6.6).
• Resultados de pruebas de tubería: prueba de aire inicial (§11.1) e hidrostática a 150% de presión operativa (§11.1.4).
• Planos as-built con ubicación final de tanques, tubería, vente, pozos de observación y sistema de detección de fugas.

Esa carpeta es lo que un auditor de la SNE o de MIAMBIENTE pide ver. Y es lo que un operador necesita, cinco años después, para reconstruir por qué la protección catódica fue diseñada con esa capacidad o por qué el anclaje tiene esa geometría.

Errores que más caro cobran

Tres errores que vemos en instalaciones hechas por terceros y que cuestan más arreglar que prevenir.

Primero, backfill sin compactación por tongadas. El operador vierte el material de golpe y confía en que "se asienta". No se asienta: cede bajo el peso del tanque lleno, genera huecos en el cuadrante inferior, y la deflexión vertical del tanque excede el límite del fabricante. La §5.9 es explícita en que la deflexión excesiva indica soporte inadecuado. La reparación es excavación completa.

Segundo, anclaje calculado para profundidad equivocada. Si la napa freática sube y el cálculo de flotabilidad se hizo con datos de suelo desactualizados, el tanque flota — con tubería y dispensadores conectados. La §6.1 ordena basar el cálculo en peor caso: agua a nivel de pavimento y tanque vacío. Recalcular bajo esa hipótesis cuesta horas; reparar un tanque flotado cuesta semanas.

Tercero, protección catódica sin continuidad eléctrica. Los ánodos o el lecho de corriente impresa se instalan, pero una brida aislante o un acople no metálico interrumpe el circuito. El sistema "funciona" en la lectura de la consola pero no protege nada. La §6.6 (aislamiento eléctrico) y la §12.1 exigen que el sistema esté correctamente conectado. La verificación de continuidad es la diferencia entre una protección real y una simulación.

Cierre

Una instalación de tanque subterráneo es el activo más caro y más enterrado de una estación. Hacerlo bien la primera vez cuesta lo mismo que hacerlo mal — la diferencia es quién dirige la obra y qué plan escrito la gobierna. Si tienes un proyecto de instalación en marcha, o una instalación existente que necesitas auditar contra el RP100, agenda una evaluación con nosotros: la primera visita deja un diagnóstico del estado de cumplimiento y una lista priorizada de lo que falta cerrar antes de que se convierta en problema.
